- Производитель:
- Модель:VT.COMBI.S.180M
- Доступно:Есть в наличии100
- Показать все характеристики

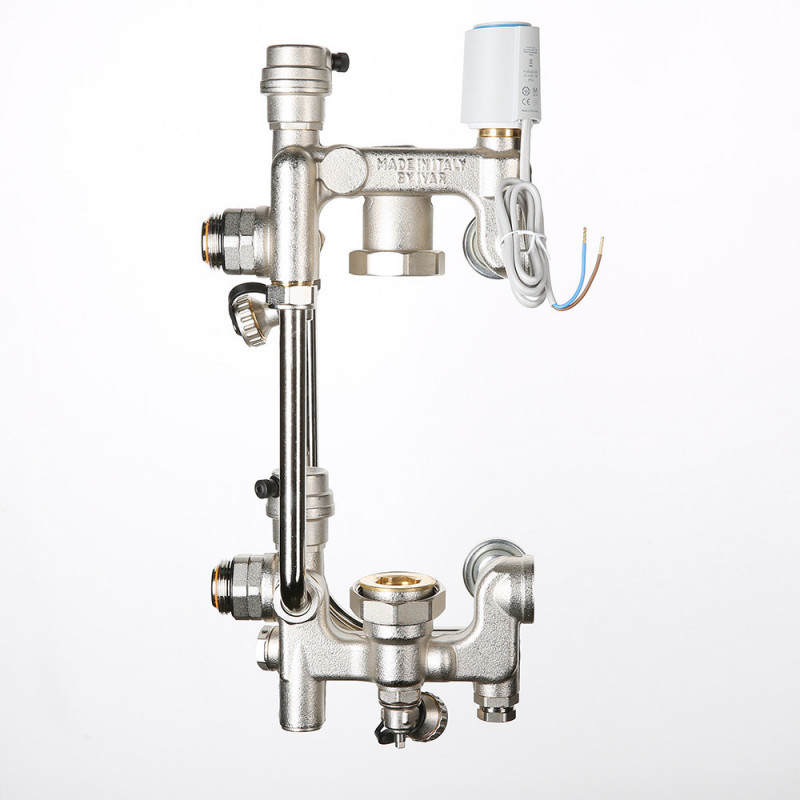

(VT.COMBI.S) В насосно-смесительном узле для водяного теплого пола VALTEC COMBI.S.180.M приготовление теплоносителя с температурой, пониженной относительно температуры прямой линии первичного контура, происходит за счет подмеса жидкости из обратной линии вторичного контура. Регулирование осуществляется двухходовым клапаном, установленным на подающей линии первичного контура и оснащенным электротермическим сервоприводом VT.TE3041.0.024 (нормально закрытый).
Данная комплектация рассчитана на совместную работу с универсальным контроллером для смесительных узлов VT.K300.
Управление приводом осуществляется по ШИМ (широтно-импульсная модуляция) сигналу от контроллера VT.К300. ШИМ-сигнал позволяет обеспечить плавное пропорциональное ПИД-регулирование, при этом стоимость двухпозиционного привода гораздо ниже стоимости привода с аналоговым управлением.
- Другие основные элементы узла:
- балансировочный клапан вторичного контура (задает соотношение количества теплоносителя, поступающего из обратной линии вторичного контура и подающей линии первичного контура);
- балансировочный клапан первичного контура (позволяет произвести гидравлическую увязку узла с остальными элементами системы отопления);
- байпас с регулируемым перепускным клапаном;
- встроенные шаровые краны для перекрытия циркуляционного насоса;
- автоматические воздухоотводчики;
- сдвоенные ниппели для присоединения к коллекторной группе;
- два погружных термометра (температуру теплоносителя, поступающего в теплый пол, показывает дисплей контроллера);
- дренажная арматура.
| Технические характеристики | Значение |
| Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/4, кВт | 15 |
| Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/6, кВт | 20 |
| Межосевое расстояние выходов, мм | 200 |
| Монтажная длина насоса, мм | 180 |
| Температура рабочей среды, °С | 90 |
| Рабочее давление, бар | 10 |
| Управляющее напряжение сервопривода, °С | 10 |
| Присоединительный размер | G 1" |
| Средний полный срок службы, лет | 15 |
| Применение | |
| Назначение | Автоматическое поддержание температуры в помещении |
| Сертификация | |
| Совместимость | Радиаторные клапаны VALTEC |
| Технические характеристики | |
| Диаметр трубы | 180 мм |
| Диапазон настройки | 6–28°C |
| Присоединение | M30×1.5 (стандарт VALTEC) |
| Тип | Электрический привод |
